CENTRO DE TRABAJO HLCNC-3319

DATOS TÉCNICOS

Nombre	Unidades	HLCNC-3015	HLCNC-3319	HLCNC-3319
Corte Útil Eje X	mm	3040	3500	3870
Corte Útil Eje Y	mm	1540	1950	2080
Corte Útil Eje Z	mm	320	320	320
Potencia del motor principal	kW	7.5	9.5	9.5
Revoluciones motor principal	RPM	0-8000	0-8000	0-8000
Tamaño cono herramienta	BT	40	40	40
Capacidad cargador herramientas		12	20	20
Dimensiones mesa de trabajo	Mm	3000 x 1460	3300 x 1900	3300 x 1900
Número de ventosas		8	8	8
Peso total de la máquina	Kg	5500	6300	6500
Dimensiones (An x F x Al)	m		5.95 x 3.2 x 2.2
Opcional
Motor principal con 24000 rpm
Chasis estructura monobloc galvanizado
Mesa de trabajo de aluminio

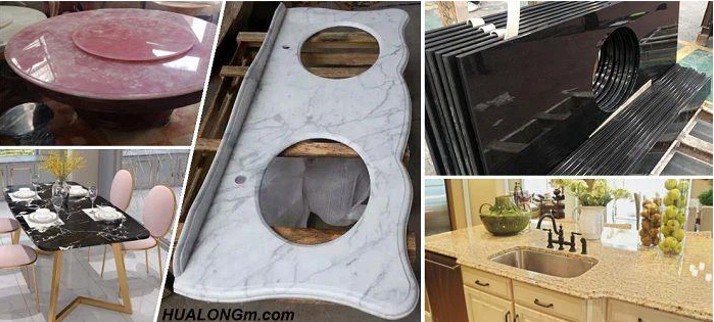

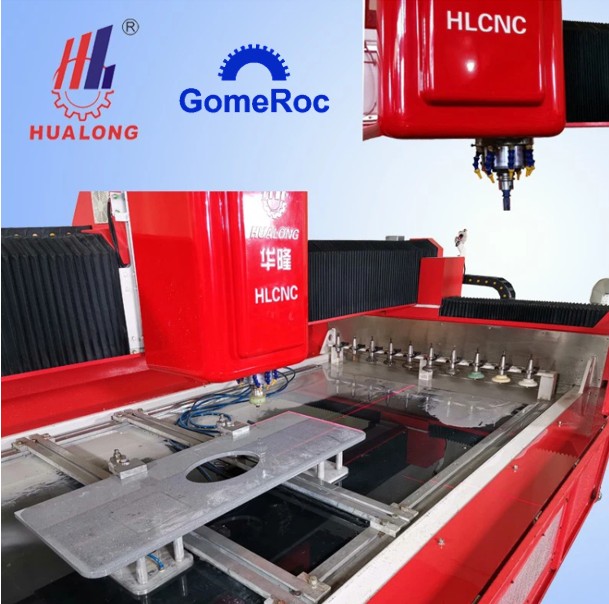

El centro de trabajo CNC de 3 ejes modelo HLCNC, es una potente y versátil máquina CNC que permite realizar los procesos de taladrado, fresado, rectificado y pulido, que se utiliza principalmente para la fabricación de encimeras de cocina, tocadores de baño, así como relieves y grabado de textos bidimensionales y tridimensionales, todo ello con una precisión y acabado excelente.

Apta para todo tipo de materiales aplicables, todo tipo de piedra, mármol, piedra artificial, cuarzo, granito, etc.

Alta eficiencia y bajo costo de procesamiento. La fresadora puede avanzar 50 cm/min y la rectificadora 1 m/min. Todos estos valores dependerán del tipo de material y la calidad de las herramientas.

La máquina tiene estructura mono bloque, compacta, lo que la dota de gran rigidez y versatilidad, ya que permite nos permite instalarla de forma sencilla. La estructura está tratada para resistir los efectos de la corrosión. Al ser el bastidor abierto facilita las operaciones a realizar en la misma.

La parte inferior de la mesa de trabajo está hecha de placa de acero y la parte superior de aluminio. La estructura resultante es muy estable y resistente a la oxidación.

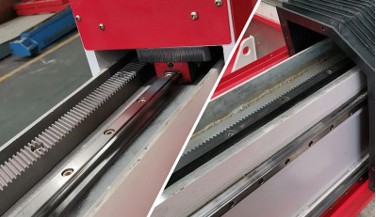

Todos los husillos de bolas y guías lineales son fabricados por marcas reconocidas. El movimiento en el eje Z se realiza mediante un husillo de bolas, mientras que el movimiento de los ejes X e Y se realizan mediante el uso de cremalleras con diente helicoidal, que aseguran un movimiento preciso y silencioso al mismo tiempo que ofrecen una buena resistencia. Los ejes X e Y utiliza el método especial de lubricación por inmersión en aceite, lo que asegura su correcta lubricación, mejorando su funcionamiento y alargando su vida útil. Así mismo, los ejes X e Y disponen de fuelles para evitar la entrada de agua o polvo, tal y como puede apreciarse en la Imagen 1.

Imagen 1

La máquina monta servomotores Yaskawa en sus 3 ejes, lo que nos asegura una alta velocidad y una alta eficiencia y rendimiento, que se refleja en el acabado de las piezas.

Los componentes del armario eléctrico son de primeras marcas, Siemens. Schneider,…, lo que asegura la fiabilidad e intercambiabilidad de los mismos.

El motor principal es un husillo eléctrico Beijing CTB de 7,5 kW, con cono BT tamaño 40 y capaz de llegar hasta las 8000 rpm., lo que nos asegura un alto par de salida y un número de revoluciones suficiente para que las herramientas trabajen correctamente, lo que podrá apreciarse en el acabado de las piezas. Este husillo goza de una gran resistencia y larga vida útil.

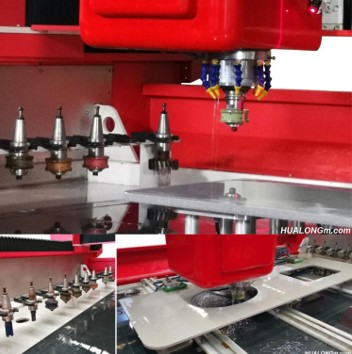

La máquina dispone de dos cargadores de herramientas, uno a cada lado, con capacidad para 10 herramientas (dependiendo del modelo). El cambio de herramientas se realiza de forma automática.

El banco de trabajo dispone de 8 ventosas para asegurar una correcta sujeción de la pieza durante los procesos de elaboración, pudiendo confirmar que la pieza no se desplazará. A esto habría que añadir dos cilindros cuya función consiste en aumentar la sujeción del material ya fijado mediante ventosas.

La máquina dispone de una botonera para hacer posicionamientos manuales con precisión y de una forma segura, tal y como puede apreciarse en la Imagen 2.

La máquina también incorpora un sistema de engrase automático para las guías y el husillo del eje Z, de esta forma nos aseguramos de la correcta lubricación del sistema, lo que mejora el funcionamiento del equipo y alarga su vida útil Imagen 3.

Imagen 2 Imagen 3

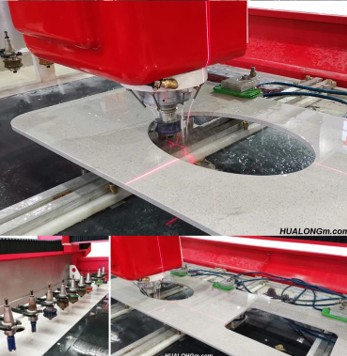

Dispone de un láser para indicar el inicio de las operaciones (Imagen 4), lo que facilita el posicionamiento de la máquina y manejo en las operaciones de proceso.

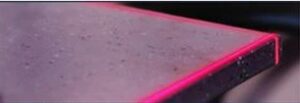

Imagen 4

Consta de un panel de control con pantalla táctil a color. Se puede elegir entre dos tipos de control CNC, SYNTEC de Taiwán (Imagen 5) o ESA de Italia (Imagen 6) con conexión remota en línea. Ambos paneles incorporan puertos externos USB para poder cagar archivos en formato DXF. También tenemos la opción de pasar archivos DXF mediante una conexión inalámbrica.

La opción ESA incorpora software Pegasus italiano, muy intuitivo fácil de aprender y manejar, reduciendo significativamente los tiempos de aprendizaje. El software incorpora una biblioteca de plantillas configurables ya establecidas para facilitar el diseño de las piezas a realizar.
